جسر تروس Custom
Steel Truss Bridge Manufacturer
-
جسر تروس مجلفن كبير الحجم
عرض المزيديستخدم جسر تروس المجلفن تصميمًا تروسًا فولاذيًا عالي القوة، مما يوفر أداء دعم استثنائيًا في ظل متطلبات الأحمال المختلفة، ومناسب لسيناريوهات التحميل HS-15، وHS-20، وHS-25، وHL-93، وTrack - 50. ويضمن تصميمه الهيكلي العا...
-

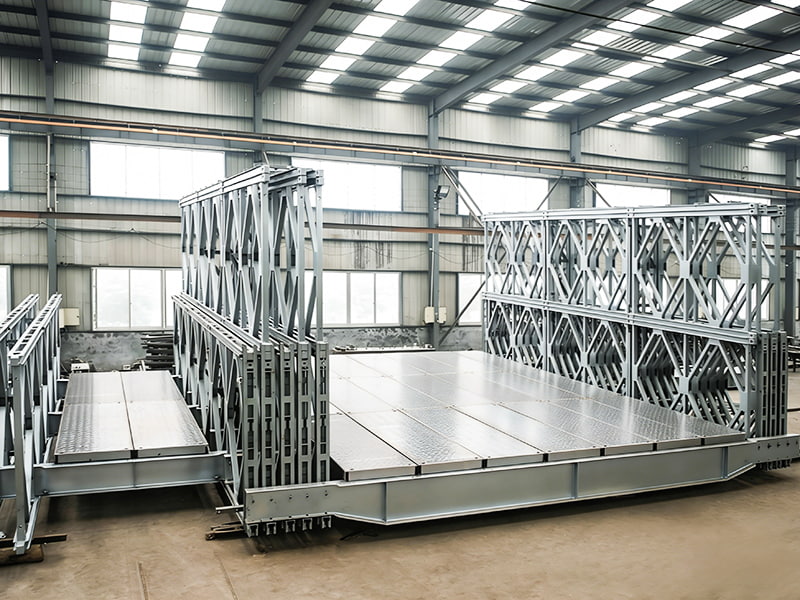

جسر تروس كبير مخصص
عرض المزيديستخدم جسر تروس المجلفن الخاص بنا هيكلًا فولاذيًا عالي القوة مدمجًا مع هيكل تروس مصمم علميًا، مما يضمن حملًا إجماليًا متوازنًا وموثوقًا، ويوفر دعمًا مستقرًا في البيئات الهندسية المختلفة. ويكسر تصميمه المبتكر حدود الام...
يستخدم جسر تروس وحدات الجمالون المثلثة كالهيكل الأساسي الحامل، مع نقل الأحمال عبر قضبان الوتر وأعضاء الويب عبر التوتر والضغط المحوري النقي. على عكس جسور شعاع الويب الصلبة التي تعتمد على قوى الانحناء والقص، فإن جسور الجمالون هي الخيار السائد لجسور الأنابيب الصناعية وجسور النقل عبر المجال. المزايا الرئيسية تشمل:
1. كفاءة المواد العالية، مع فعالية التكلفة المتميزة.
2. القدرة على التكيف على نطاق واسع، وتوفير المرونة والتنوع.
3. بناء فعال ومريح، مناسب للتصنيع المسبق.
4. صيانة بسيطة، مع عمر خدمة طويل.
تم تطوير خطط إنتاج مخصصة لسيناريوهات تطبيق مختلفة، مع الاستفادة من إعداد مواد القطع بالليزر وخطوط إنتاج روبوت اللحام المؤتمتة بالكامل، مما يضمن كفاءة الإنتاج ودقة المعالجة. يتم توفير حل متكامل الخدمات، بما في ذلك التصميم وإرشادات التثبيت في الموقع وصيانة ما بعد البيع، مما يوفر دعمًا شاملاً للتشغيل المستقر طويل المدى للجسر.
مُصنِّع موثوق للجسور الفولاذية المعيارية
عنا
ملف الشركة
قدرة إنتاجية قوية ورقابة صارمة على الجودة وخبرة هندسية مثبتة.
جسور تشونغهاي
شركة Jiangsu Zhonghai Bridge Equipment Co., Ltd. هي شركة متخصصة في تصنيع جسور Bailey والجسور الفولاذية المعيارية ومعدات بناء الجسور. تقع منشأتنا في مقاطعة جيانغسو، وتستفيد من الخدمات اللوجستية الإقليمية المريحة، مما يضمن التسليم العالمي السريع والموثوق.
As China OEM strong truss bridge manufacturer and truss style bridge factory, Zhonghai Bridge Equipment Co., Ltd. with an annual production capacity exceeding 60,000 tons, advanced automatic welding robots, and a full set of NDT welding inspections, we operate under a rigid quality management system certified by ISO9001. All exported steel materials comply with SGS, ASTM, and EN standards, ensuring consistency and durability in demanding engineering environments.
As China OEM strong truss bridge manufacturer and truss style bridge factory, Zhonghai Bridge Equipment Co., Ltd. with an annual production capacity exceeding 60,000 tons, advanced automatic welding robots, and a full set of NDT welding inspections, we operate under a rigid quality management system certified by ISO9001. All exported steel materials comply with SGS, ASTM, and EN standards, ensuring consistency and durability in demanding engineering environments.
الأسئلة المتداولة
قدرة إنتاجية قوية ورقابة صارمة على الجودة وخبرة هندسية مثبتة.
-
متى يمكننا الحصول على الرد بعد أن نرسل لك استفسارًا؟
سوف نقوم بالرد عليك في غضون 24 ساعة بعد تلقي الاستفسار في أيام العمل. -
ما هي المنتجات الخاصة بك المستخدمة ل؟
تم تصميم منتجاتنا للاستخدام في: 1. بناء الطرق السريعة والسكك الحديدية 2. معابر الأنهار وهندسة الحفاظ على المياه 3. التنقل العسكري والانتشار في حالات الطوارئ 4. الإغاثة في حالات الكوارث واستعادة حركة المرور بسرعة 5. برامج البنية التحتية الخارجية في المناطق النامية -
ما هي جوانب المحتوى المخصص التي تقدمها؟
لوحات جسر بيلي غير القياسية؛ دعامات وحدات طويلة المدى. مكونات معززة للخدمة الشاقة؛ موصلات ومجموعات انتقالية مصممة خصيصًا؛ أنظمة الأرضيات المحسنة (سطح فولاذي، سطح مركب)؛ أنظمة مقاومة للتآكل للمناخات الساحلية أو الاستوائية مجموعات تحميل الترقية لهياكل الجسور الحالية -
ما هي مناطق التصدير الرئيسية الخاصة بك؟
جنوب شرق آسيا، أمريكا اللاتينية، أفريقيا، آسيا الوسطى، روسيا، أوقيانوسيا.
المشاريع الهندسية والتطبيقات العالمية
حالة
المشاريع
قدرة إنتاجية قوية ورقابة صارمة على الجودة وخبرة هندسية مثبتة.
تعليقات الرسالة
المعرفة الصناعية
A جسر تروس الصلب ليس منتجًا واحدًا، بل مجموعة من الأنظمة الحاملة المبنية حول منطق الإطار المثلثي - وهو الترتيب الذي يسمح لعارضة فولاذية رفيعة بحمل أحمال ثقيلة ومتحركة مع استخدام مواد أقل بكثير مما تحتاجه العارضة الصلبة. يوجد داخل هذه العائلة عدة أساليب متميزة: جسر تروس قوي تم تصميم الجسر المصمم على شكل الجمالون من أجل التحميل المستدام على الطرق السريعة والسكك الحديدية، وتم تجميع الجسر من ألواح قابلة للتكرار، ونظام جسر الجمالون الفولاذي المُثبت بمسامير المصمم للتشييد السريع في الموقع دون لحام ميداني، وسلالة جسر الجمالون بيلي التي جعلت المعابر المغطاة بألواح ممكنة للدفاع والاستخدام في حالات الطوارئ. تتطلب المعابر الأطول وجود جسر تروس مستمر أو تكوين جسر تروس طويل، حيث يتم تشغيل الجمالون دون انقطاع عبر دعامات متعددة. إن الاختيار بين هذه الأساليب هو في الواقع مسألة مدى، وتحميل، وسرعة النشر، والوصول إلى الموقع - وفهم كيفية تصرف كل متغير هو ما يفصل الجسر الذي يعمل لعقود من الزمن عن الجسر الذي يبدو ببساطة وكأنه الجزء على الورق.
كيف يحكم تكوين الجمالون سعة التحميل
كل الجمالون العارضة الصلب يحمل الحمل من خلال الأوتار العلوية والسفلية، حيث تقوم الأعضاء القطرية والعمودية بنقل القوة بينهما. تؤدي إضافة صفوف من الألواح أو تكديس قصة ثانية إلى تغيير مقدار الوزن الذي يمكن للهيكل حمله بأمان، وهذه العلاقة موثقة جيدًا في أنظمة الجسور المعيارية. عادةً ما يتم تصنيف ترتيب الجمالون المزدوج والمكون من طابق واحد على مسافة قصيرة في نطاق 12 مترًا لحركة الشاحنات اليومية، في حين تعمل مجموعات الجمالون الثلاثي والطابق المزدوج على تمديد كل من الامتداد الآمن وفئة الحمولة، حيث تصل إلى نطاق 32 إلى 40 طنًا المستخدم في البناء وحركة مرور المركبات الثقيلة عندما تمتد المسافات نحو 30 إلى 36 مترًا.
الوجبات الجاهزة لأي شخص يحدد معبرًا هو ذلك فئة التحميل والامتداد ليست متغيرات مستقلة — يعد دفع طول الامتداد دون إعادة النظر في تكوين الجمالون هو خطأ التصميم الأكثر شيوعًا في المشاريع المعيارية. هذه واحدة من الحسابات الأساسية التي يقوم بها مهندسونا في شركة Jiangsu Zhonghai Bridge Equipment Co., Ltd مع العملاء قبل تصنيع لوحة واحدة، ومطابقة كثافة الجمالون مع أحمال المحور الفعلية التي سيشهدها المسار بدلاً من التخلف عن التخطيط القياسي. أ جسر الجمالون العارضة تم تكوينه بهذه الطريقة لتجنب تكلفة البناء الزائد وخطر التقليل من تقييم المعبر الذي سيشهد لاحقًا شاحنات أثقل.
نمو الامتداد عبر التكوينات
يشرح نفس المنطق القائم على اللوحة سبب زيادة طول الامتداد في خطوات يمكن التنبؤ بها إلى حد ما عندما يتم تكديس الجمالونات أو مضاعفتها. يعتبر نمط الخطوة هذا مفيدًا للتخطيط لأنه يعني أن مسح الموقع يمكن أن يشير مباشرة إلى مجموعة التكوين بدلاً من تمرين التصميم المخصص.
تجميع مثبت بمسامير وأنظمة على طراز بيلي
كل genuine نظام جسر الجمالون الصلب انسحب تتبع منطق تصميمها إلى مفهوم الجسور اللوحية الذي تم تطويره في الأربعينيات من القرن الماضي: ألواح فولاذية موحدة، يبلغ طولها عادةً حوالي ثلاثة أمتار وارتفاعها يزيد قليلاً عن مترين، يتم تثبيتها وربطها معًا في دعامة مستمرة دون أي لحام ميداني. إن قرار التصميم الفردي هذا - الوصلات المثبتة بمسامير بدلاً من الوصلات الملحومة - هو ما يجعل جسر تروس بيلي عملي للمواقع التي لا يتوفر فيها طاقم اللحام وإمدادات الطاقة. يتم شحن الألواح والعوارض وإطارات التدعيم بشكل مسطح، وحملها يدويًا أو بمعدات خفيفة، ويتم تثبيتها معًا في الموقع، ولهذا السبب يظل هذا النوع من الجسور هو الاختيار القياسي لهندسة الدفاع الوطني، والاستجابة لحالات الطوارئ بعد الفيضانات أو الزلازل، والطرق السريعة الريفية أو مشاريع الحفاظ على المياه حيث قد تتضرر طرق الوصول نفسها أو لا يتم بناؤها.
تقوم شركة Jiangsu Zhonghai Bridge Equipment Co., Ltd بتصنيع أنظمة الجمالون المثبتة بمسامير لتكون قابلة للتبديل عبر دفعات الإنتاج، بحيث تظل الألواح التي يتم فصلها لعدة أشهر مثبتة معًا بشكل صحيح في الموقع - وهي تفاصيل ذات أهمية كبيرة عندما يحتاج الجسر إلى تمديد أو إصلاحه بعد سنوات من التثبيت الأصلي.
حيث تختلف الهياكل المسدودة مقابل الهياكل الملحومة
إن المقايضة هي الامتداد: أنظمة الألواح المثبتة بمسامير تصل إلى أعلى بكثير قبل أكبر الهياكل المستمرة الملحومة، وهذا هو بالضبط السبب الذي يجعل مهندسي الموقع يختارون بين الاثنين بناءً على الجدول الزمني للنشر بدلاً من التعامل مع أحدهما على أنه متفوق عالميًا.
تطبيقات الجمالون المستمرة وطويلة المدى
عندما يجب أن يكون المعبر خاليًا من المياه المفتوحة أو وادي واسع بدون رصيف وسط النهر، فإن الإجابة تتحول من الجسور ذات الألواح المثبتة بمسامير نحو جسر الجمالون المستمر ، حيث يعمل إطار الجمالون دون انقطاع عبر ثلاثة دعامات أو أكثر كهيكل صلب واحد. يعمل التأطير المستمر على إعادة توزيع الحمل عبر النطاق بأكمله بدلاً من تركيزه في قسم واحد مدعوم بشكل بسيط، وهو ما يسمح لعائلة التصميم هذه بالوصول إلى فترات قياسية في هندسة الجمالون - أطول مثال في الخدمة اليوم يحمل نطاقًا رئيسيًا يبلغ تقريبًا 400 متر غير مدعوم بين الأرصفة. لا تحتاج معظم المعابر الصناعية ومعابر البنية التحتية إلى أي مكان قريب من هذا النطاق، ولكن نفس مبدأ الامتداد المستمر هو ما يسمح بـ جسر تروس طويل تمتد عبر ممر مائي واسع في أقسام أقل بكثير مما تتطلبه سلسلة من الامتدادات البسيطة القصيرة.
نظرًا لأن الإطار المستمر الأطول يركز قوة أكبر بكثير من خلال عدد أقل من نقاط التحمل، فإن اختيار المواد وجودة اللحام يهم أكثر، وليس أقل، مع نمو الامتداد. هذا هو الجزء الذي تحمل فيه ضوابط عملية اللحام واللحام في شركة Jiangsu Zhonghai Bridge Equipment Co., Ltd أكبر وزن - يعمل جسر الجمالون الطويل فقط كما هو مصمم إذا كان كل وتر وقطري في هذا التشغيل المستمر يلبي نفس معايير المواد والتصنيع من النهاية إلى النهاية.
كيف يبدو الانضباط في التصنيع خلف الجسر؟
A جسر على طراز الجمالون لا يمكن الاعتماد عليه إلا بقدر موثوقية أرضية المتجر التي جاء منها، وهذا هو المكان الذي يظهر فيه الفرق بين الموردين فعليًا على مدى عمر خدمة الجسر. في شركة Jiangsu Zhonghai Bridge Equipment Co., Ltd، يتم الإنتاج بقدرة سنوية تتجاوز 60,000 طن من الهيكل الفولاذي، مدعومًا بروبوتات اللحام الأوتوماتيكية التي تحافظ على تغلغل اللحام واتساق الخرز بشكل موحد عبر كل لوحة في دفعة واحدة - وهي تفاصيل أكثر أهمية بكثير على المدى الجمالوني المستمر أكثر من فترة قصيرة واحدة. يمر كل خط لحام بعد ذلك بمجموعة كاملة من عمليات فحص NDT قبل مغادرة الألواح للمتجر، بموجب إطار إدارة الجودة المتوافق مع ISO9001، مع شهادة CE، واختبار المواد SGS، وامتثال المواد الفولاذية ASTM وEN المرجعية لدعم حزمة وثائق التصدير.
| القدرة | التفاصيل |
|---|---|
| القدرة الإنتاجية السنوية | أكثر من 60 ألف طن |
| عملية اللحام | روبوتات اللحام الأوتوماتيكية |
| عملية التفتيش | اختبار NDT كامل العملية على اللحامات والمواد |
| نظام الجودة | إدارة متوافقة مع ISO9001، حاصلة على شهادة CE |
| التحقق من المواد | اختبار اس جي اس. ASTM وEN الامتثال المشار إليه |
هذه هي نفس قاعدة الإنتاج التي توفر الحلول لمشاريع الدفاع الوطني، والاستجابة لحالات الطوارئ، والطرق السريعة، والسكك الحديدية، والحفاظ على المياه - وهي القطاعات التي لا يمكن فيها إخراج الجسور ذات الشكل الجمالوني من الخدمة لإصلاحها غير المخطط لها، لذلك يجب أن يكون نظام التصنيع صحيحًا في المرة الأولى، بدءًا من التصميم وحتى التسليم.
الأسئلة الشائعة حول اختيار جسر الجمالون الفولاذي
ما الذي يقرر ما إذا كان نظام الجمالون المثبت بمسامير أو الملحومة يناسب المشروع بشكل أفضل؟
عادةً ما يكون الجدول الزمني للنشر والوصول إلى الموقع من العوامل الحاسمة. يمكن تثبيت نظام الجسور ذات الجمالون الفولاذي معًا بدون معدات لحام في الموقع، لذلك فهو يناسب الاستجابة لحالات الطوارئ، والخدمات اللوجستية الدفاعية، والمعابر الريفية. تتطلب معابر البنية التحتية الدائمة طويلة المدى بشكل عام دعامات مستمرة ملحومة بدلاً من ذلك، لأنها تصل إلى مسافات لا يمكن لأنظمة الألواح المثبتة بمسامير أن تتطابق معها.
كيف يؤثر تكوين الجمالون على تصنيف حمل المعبر؟
تؤدي إضافة صفوف لوحة أو قصة ثانية إلى زيادة كل من الامتداد القابل للتحقيق وفئة التحميل، ولكن المقياسين معًا وليس بشكل مستقل - ستفشل الامتداد الأطول المبني من تكوين منخفض التصنيف في حمل الحمل، حيث يمكن لإصدار أقصر من نفس عدد اللوحات التعامل معه بأمان.
لماذا يعتبر فحص اللحام والمواد أكثر أهمية في الجمالونات الأطول؟
يعيد الجمالون المستمر توزيع القوة عبر طوله الكامل من خلال عدد أقل من نقاط الاتصال، وبالتالي فإن أي تناقض في اختراق اللحام أو درجة المادة له تأثير أكبر على الهيكل بأكمله مما سيكون عليه في فترة قصيرة مدعومة ببساطة.
هل يمكن تمديد جسر لوحة على طراز بيلي بعد التثبيت الأولي؟
نعم، بشرط أن تأتي اللوحات من شركة مصنعة تتمتع بتناسق محكم بين الأبعاد والمواد عبر دفعات الإنتاج، نظرًا لأن الألواح الجديدة تحتاج إلى التثبيت والتثبيت في الهيكل الحالي دون تعديل.
هل الجسر الجمالوني المعياري مناسب للاستخدام الدائم للطرق السريعة، وليس فقط المعابر المؤقتة؟
يمكن أن يكون ضمن نطاقه المقدر وفئة التحميل. تستخدم العديد من مشاريع البنية التحتية للطرق السريعة والريفية جسور الجمالون المعيارية كهياكل دائمة؛ يعود الاختلاف عن الاستخدام المؤقت إلى تصنيف الحمل، والحماية من التآكل، وتخطيط الفحص على المدى الطويل بدلاً من طريقة التجميع المثبت بمسامير نفسها.
