المنطق الهندسي وراء تصميم جسر بيلي وسعة الحمولة

تعمل فرقنا في مدينة تشنجيانغ بمقاطعة جيانغسو - أحد أهم مراكز الصناعة والنقل في الصين - وتقترب من كل مكان تصميم جسر بيلي القرار بمثابة توازن بين طول الامتداد وفئة التحميل وإمكانية الوصول إلى الموقع. تم بناء هيكل Bailey من ألواح الجمالون المتكررة، والطريقة التي يتم بها تكديس هذه الألواح وإقرانها تحدد بشكل مباشر مقدار الوزن الذي يمكن أن يحمله المعبر النهائي. تناسب تكوينات اللوحة الواحدة المسافات الأقصر والأحمال الأخف، في حين تعمل ترتيبات اللوحة المزدوجة أو الثلاثية، المعززة بأوتار إضافية، على تمديد كل من المدى الآمن والقدرة على الحمل. هذه الوحدة هي الميزة الهندسية المميزة للتنسيق: يمكن إعادة تكوين نفس اللوحة الأساسية إلى عشرات من مجموعات التحميل والامتداد دون إعادة تصميم الهيكل من الصفر.

يوضح الرسم البياني أدناه العلاقة العامة بين تكوين اللوحة وسعة الحمولة النسبية، وهو نمط يرشد كيفية اختيار المهندسين لتكوين معبر معين.

في الممارسة العملية، وهذا يعني قطعة من معدات الجسر لم يكن أبدًا منتجًا ثابتًا واحدًا - بل هو نظام تصميم تم تصميمه خصيصًا للمعبر، وهذه المرونة هي بالضبط ما يجعل جسور الألواح المعيارية مفيدة عبر العديد من أنواع المشاريع المختلفة.

الأجزاء الأساسية لجسر بيلي وكيف تتلاءم معًا

كامل أجزاء جسر بيلي المخزون أصغر مما يتوقعه معظم الناس، وهو جزء من جاذبية التصميم - مجموعة محدودة من المعايير مكونات جسر بيلي يمكن دمجها بعدة طرق. بفضل جذورها العميقة في صناعة معدات الجسور، تقوم Zhonghai بدمج التصميم الهندسي والتصنيع الدقيق وحوكمة الجودة وقدرات الدعم في الموقع في كل مجموعة من المكونات التي ننتجها، بحيث تتناسب الألواح ودبابيس التوصيل والعناصر الحاملة من نفس الدفعة معًا بشكل ثابت في الموقع دون إعادة العمل.

نظرًا لأن كل جزء موحد، نادرًا ما يتطلب استبدال أو توسيع الهيكل الحالي طلبًا مخصصًا - سيتم دمج لوحة احتياطية أو رافدة من نفس عائلة المواصفات مباشرة في التجميع الحالي.

تسلسل البناء والتجميع في الموقع

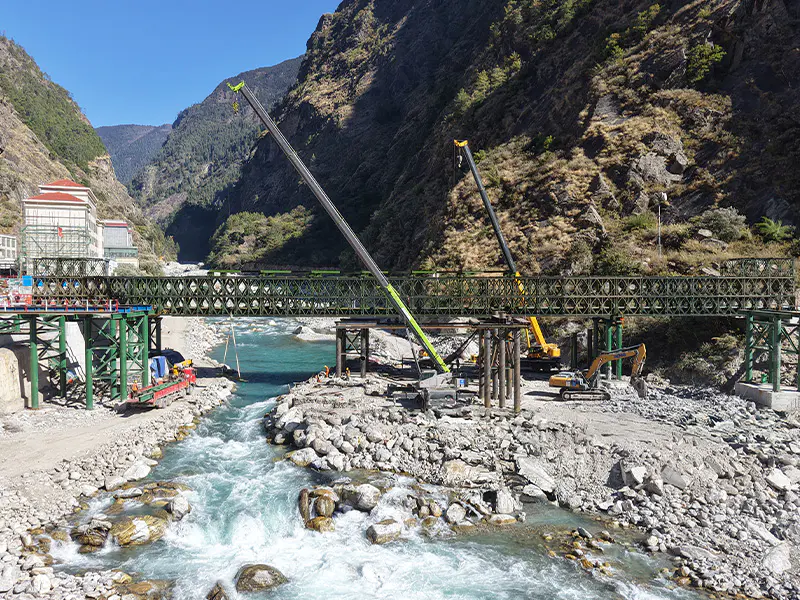

معظم بناء جسر بيلي تتبع المشاريع تسلسلًا مشابهًا: إعداد الدعامات، وتجميع اللوحة على بكرات خلف الفجوة، والإطلاق المتزايد باستخدام قسم أنف خفيف الوزن، وأخيرًا تركيب التزيين والدرابزين بمجرد وصول الهيكل إلى الضفة البعيدة. نظرًا لأن الألواح مثبتة بمسامير بدلاً من ملحومة، يمكن تنفيذ معظم العمل بواسطة طاقم مدرب مزود بمعدات رفع أساسية بدلاً من الآلات الثقيلة المتخصصة، وهذا هو السبب الرئيسي وراء بقاء جسور الألواح المعيارية هي الاختيار القياسي لمعابر النشر السريع.

لا تزال ظروف الموقع أكثر أهمية مما يوحي به الرسم البياني وحده - فالأرضية الناعمة أو الوصول المقيد لبكرات الإطلاق أو الحاجة إلى أرصفة مؤقتة يمكن أن تؤدي جميعها إلى تمديد الجدول الزمني. وهذا هو أحد الأسباب التي تجعل القدرة على الدعم في الموقع، وليس مجرد توريد المكونات، جزءًا من كيفية القيام بذلك معدات الجسر يتم تسليمها إلى النقل، والحفاظ على المياه، والخدمات اللوجستية العسكرية، والإغاثة في حالات الكوارث، وعملاء التنمية الدولية.

حيث تتناسب أنظمة Bailey Bridge مع مختلف القطاعات

ليس كل معبر يحتاج إلى نفس الشيء نظام جسر بيلي والأسباب التي تجعل فريق المشروع يختار الوحدة النمطية حل جسر بيلي تختلف حسب القطاع. تعطي ترقية النقل الدائمة الأولوية لتصنيف الحمل على المدى الطويل؛ إن نشر الإغاثة في حالات الكوارث يعطي الأولوية لسرعة التجميع قبل أي شيء آخر تقريبًا؛ تعطي العملية اللوجستية العسكرية الأولوية لقابلية النقل وإعادة التشكيل السريع.

وباعتبارها شركة مصنعة معروفة بقدرتها التصنيعية على المستوى الصناعي، والخبرة الفنية، وأداء التسليم الدولي المتسق، توفر شركة Zhonghai معدات الجسور المهيأة لهذا النطاق من القطاعات بالضبط - النقل، والحفاظ على المياه، والخدمات اللوجستية العسكرية، والإغاثة في حالات الكوارث، والتنمية الدولية - بدلاً من منتج موحد واحد مصمم لحالة استخدام واحدة فقط.

الأسئلة المتداولة

ما هي مدة بقاء جسر الألواح المعيارية في الخدمة عادةً؟

تُستخدم جسور الألواح المعيارية بشكل متكرر كمعابر طويلة المدى بدلاً من الإصلاحات المؤقتة البحتة، بشرط فحص المكونات وصيانتها. تظل العديد من التركيبات قيد الاستخدام الإنتاجي لعقود من الزمن لأنه يمكن استبدال اللوحات أو الأجهزة الفردية دون إعادة بناء النطاق بأكمله.

هل يمكن توسيع الجسر الحالي أو ترقيته لاحقًا؟

نعم. نظرًا لأن تكوين اللوحة عبارة عن وحدات، فيمكن في كثير من الأحيان تعزيز هيكل اللوحة الواحدة الحالي إلى تكوين مزدوج أو ثلاثي عن طريق إضافة الحبال والألواح، بدلاً من تفكيك واستبدال التقاطع بأكمله.

ما الذي يحدد عدد اللوحات التي يحتاجها المعبر؟

هناك ثلاثة عوامل تحدد عدد اللوحات: طول الامتداد، وفئة التحميل المتوقعة، ومساحة الإطلاق المتاحة. تحتاج المسافات الأطول إلى المزيد من الألواح بالطول، وتحتاج الأحمال الأثقل إلى المزيد من الألواح المكدسة أو المضاعفة، وقد تتطلب المواقع الأكثر إحكامًا مقدمة إطلاق أقصر وتسلسلًا أكثر دقة.

كيف يتم نقل المكونات إلى المواقع البعيدة؟

يتم تحديد حجم اللوحات والأجهزة بحيث يمكن التعامل معها بواسطة فرق صغيرة أو معدات رفع قياسية، ولهذا السبب يتم تفضيل هذا التنسيق للمواقع التي لا تحتوي على رافعات أو وصول مرصوف - وهو متطلب أساسي في سياقات الإغاثة في حالات الكوارث واللوجستيات العسكرية.

هل يلزم عمالة متخصصة للتجميع؟

يمكن لطاقم مدرب تجميع جسر لوحي معياري دون خبرة كبيرة في الأعمال المدنية، على الرغم من أن الإشراف من فريق ذي خبرة يقلل من وقت التجميع ويساعد في التأكد من استخدام التكوين الصحيح لفئة التحميل المقصودة.
