هندسة الألواح خلف نظام الجسور المعياري

تقوم شركة Jiangsu Zhonghai Bridge Equipment Co., Ltd بتصميم حلول الجسور المعيارية حيث تلتقي السرعة بالقوة، وتبدأ تلك الهندسة باللوحة. كل لوحة تروس عبارة عن شبكة فولاذية ملحومة، مثبتة من طرف إلى طرف ومكدسة في تكوينات فردية أو مزدوجة أو ثلاثية لتغيير مقدار الامتداد والحمولة التي يمكن للهيكل النهائي تحملها. إن توسيع الجمالون - الانتقال من لوحة واحدة إلى كومة ثلاثية مزدوجة - هو ما يفصل بين الوزن الخفيف جسر فولاذي جاهز تم تصنيفها لحركة المرور في المزرعة أو الريف من هيكل أثقل مصمم لحمل الشاحنات المحملة عبر النهر.

لا تزال السجلات الهندسية الموثقة من برامج جسر اللوحات المبكرة نقطة مرجعية مفيدة لمدى إمكانية دفع هذا المنطق. تم تطوير الجمالون الأصلي في عام 1940، ويمتد حتى 60 مترًا تقريبًا بدون أرصفة وسيطة، وتم تسجيل الإصدارات المدعومة بالعائمة لاحقًا والتي تمتد إلى ما هو أبعد من 300 متر، بما في ذلك هيكل واحد في زمن الحرب فوق نهر سانجرو الإيطالي الذي وصل إلى حوالي 343 مترًا. لا يزال مبدأ اللوحة والدبوس نفسه يحدد كيفية قياس الامتداد والحمل على أنظمة اليوم.

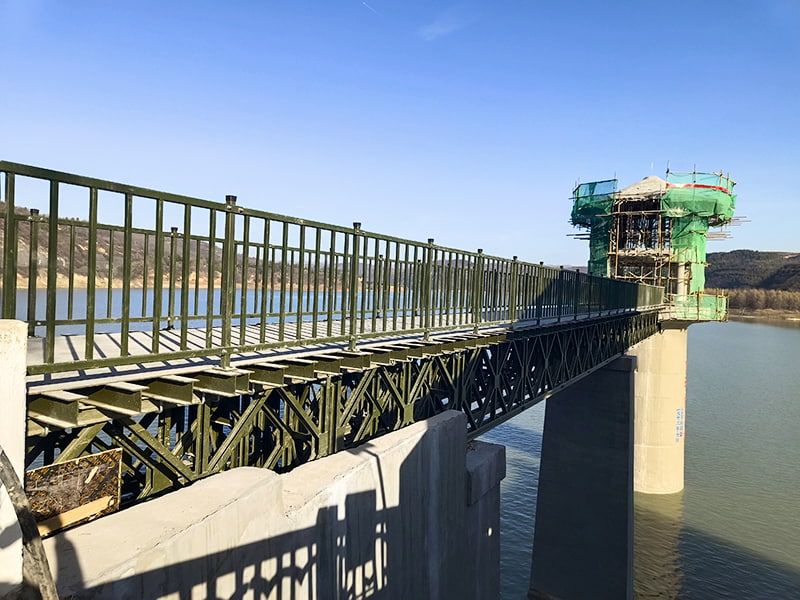

A جسر فولاذي مؤقت يتم تركيبه لموسم بناء واحد والجسر الذي يُترك في مكانه لسنوات عند معبر ريفي يشتركان عمومًا في نفس منطق الجمالون - يكمن الاختلاف في الغالب في مادة السطح والحماية من التآكل، وليس في تصميم اللوحة الأساسية.

تطبيقات جسر بيلي: إنشاء الطرق الالتفافية ومعابر الأنهار

هناك سيناريوهان يقودان معظم الاستفسارات حول هذا النوع من الجسور. الأول هو أ جسر بيلي لبناء الطرق ، يُستخدم كمعبر تحويلي أثناء إصلاح الهيكل الدائم أو إعادة بنائه، لذلك لا يلزم إعادة توجيه حركة المرور لأميال حول منطقة العمل. والثاني هو أ جسر بيلي لعبور النهر ، يتم طلبه عادةً بعد أن اجتاحت الفيضانات نطاقًا موجودًا، أو في حالة عدم وجود معبر دائم على الإطلاق.

من التصميم إلى التسليم، تضمن شركة Jiangsu Zhonghai Bridge Equipment Co., Ltd الأداء والسلامة والكفاءة في كل مرحلة، وهو الأمر الأكثر أهمية في هذين السيناريوهين بالضبط - عادةً ما يتم قياس الجدول الزمني لاستعادة العبور إلى الخدمة بالأيام، وليس بالأشهر.

مطابقة حلول الجسور المعيارية للمشاريع الصناعية والريفية والطرق السريعة

لا تبدو كل عمليات النشر متشابهة. أ جسر وحدات للمشاريع الصناعية غالبًا ما تحتاج إلى حمل الرافعات أو شاحنات النقل المحملة عبر الفناء، لذلك عادةً ما يتم مضاعفة الجمالون أو مضاعفته ثلاث مرات من البداية. أ جسر وحدات للطرق الريفية تفضل عادةً تكوينًا أخف وزنًا أحادي الجمالون يحافظ على انخفاض التكلفة ووزن النقل، نظرًا لأن معظم حركة المرور عبارة عن مركبات خفيفة ومعدات زراعية. أ جسر وحدات للطرق السريعة يقع بينهما - تم تصميمه ليناسب الأحمال المرورية القياسية ولكن تم تثبيته وإزالته بسرعة كافية لتجنب إغلاق الممرات الممتدة.

نطاقات سعة التحميل حسب التطبيق

حيث يتم تداول الأنظمة المعيارية مقابل جسر ثابت

تكمن القدرة الإنتاجية القوية ومراقبة الجودة الصارمة والخبرة الهندسية المثبتة وراء كل من هذه التكوينات، وتشير شركة Jiangsu Zhonghai Bridge Equipment Co., Ltd إلى أن منتجاتها دعمت المشاريع الهندسية الكبرى في كل من الصين والخارج. اختيار الحق حل الجسر المعياري - ومطابقتها للأغراض العامة جسر معياري ورقة المواصفات - عادةً ما يتم تحديد الحمولة الأثقل التي يراها المعبر فعليًا، وليس فقط الفجوة الأوسع التي يحتاج إلى امتدادها.

الأسئلة المتداولة

كم من الوقت يستغرق تجميع الجسر المعياري؟

بالنسبة للعبور ذو المسار الواحد، يمكن للطاقم المدرب عادةً إكمال التجميع والإطلاق خلال يوم واحد. سجلت برامج الجسور الموثقة هياكل قياسية أحادية المسار تم تشييدها في غضون ساعات في ظل ظروف موقع مواتية؛ تستغرق الهياكل الأطول والمتعددة النطاق التي تحتاج إلى دعم عائم أو رصيف عموميًا من يوم إلى ثلاثة أيام.

ما الحمولة التي يمكن أن يحملها الجسر المعياري على طراز بيلي؟

يتم تحديد السعة من خلال عدد الألواح المكدسة في الجمالون. تتراوح التكوينات الموثقة تقريبًا 30 طن لبناء الجمالون الفردي خفيف الوزن حتى 100 طن أو أكثر حيث يتم مضاعفة الجمالونات أو ثلاث مرات وتعزيزها.

هل يمكن إعادة استخدام نفس الجسر بعد تفكيكه؟

نعم. نظرًا لأن الألواح يتم تثبيتها بدلاً من لحامها في هيكل دائم، فيمكن فكها ونقلها وإعادة تجميعها في موقع مختلف. يعد هذا جزءًا من سبب تحديد النظام للعمل الالتفافي بدلاً من التثبيت الثابت الفردي.

هل أحتاج إلى رافعة لتثبيت واحدة؟

عموما لا. إحدى السمات المميزة لهذا النوع من الجسور هي أن الألواح خفيفة بما يكفي لتحريكها وتثبيتها يدويًا، مع إطلاق الهيكل المجمع عبر الفجوة على بكرات بدلاً من رفعه إلى مكانه بواسطة المعدات الثقيلة.

ما الفرق بين التثبيت المؤقت وشبه الدائم؟

• عادةً ما يستخدم التحويل قصير المدى سطح سطح أخف لتسريع عملية التجميع والإزالة لاحقًا.
• عادةً ما يحصل المعبر الذي يُقصد به البقاء في مكانه لسنوات على مادة أثقل على سطح السفينة وطلاء إضافي مضاد للتآكل.
• التصميم الأساسي للجمالون واللوحة هو نفسه بشكل عام في كلتا الحالتين.
