جسر الأنابيب المعياري Custom
جسر الأنابيب المعياري Manufacturer
-

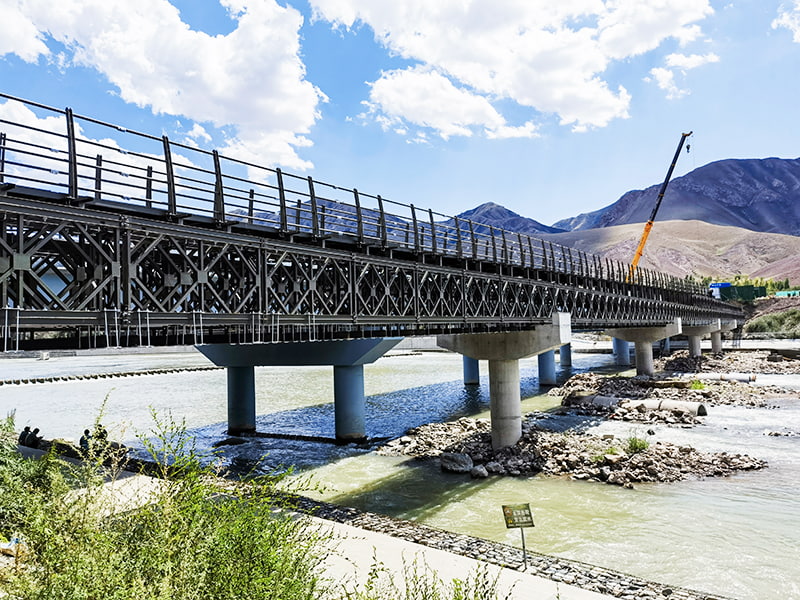

طلاء جسر المشاة/جسر الأنابيب بطول 159 مترًا
عرض المزيدإن جسر Bailey Bridge المطلي في Xinjiang Nilike، والذي تم تصميمه وتخصيصه من قبل شركتنا لتلبية الاحتياجات المحددة المحلية، هو منتج جسر فولاذي معياري. يتم إنتاج لوحات Bailey وجميع المكونات المرتبطة بها بشكل مستقل من قبل ...
-

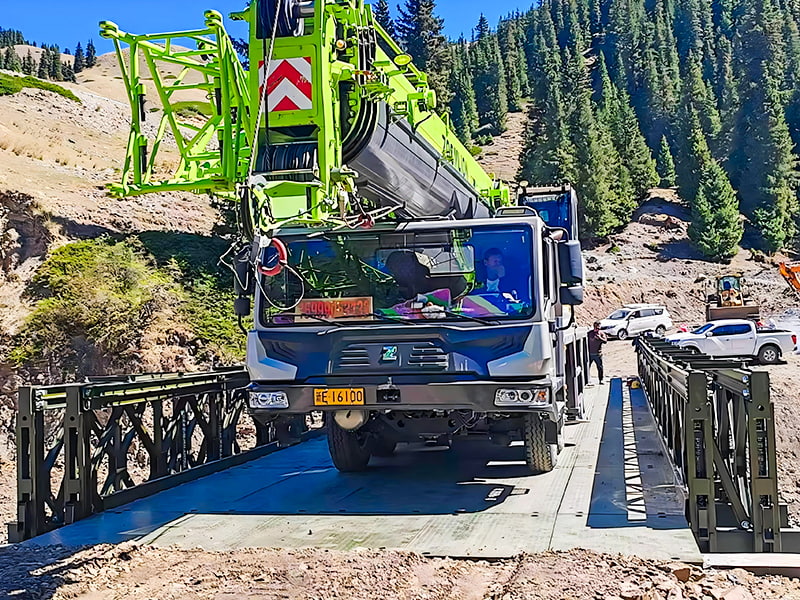

CB100 جسر بيلي / جسر خط الأنابيب
عرض المزيدجسر الأنابيب من نوع Bailey عبارة عن جسر فولاذي معياري مصمم لتلبية متطلبات الامتداد لخطوط الأنابيب الهندسية، بالاعتماد على هيكل الجمالون Bailey الكلاسيكي. تم تصميمه خصيصًا لتركيب أنواع مختلفة من إمدادات المياه والصرف ا...
-
جسر الأنابيب المعياري CB100
عرض المزيدبالمقارنة مع طرق تركيب خطوط الأنابيب التقليدية، يوفر جسر الأنابيب مزايا كبيرة طوال دورة الحياة بأكملها، بدءًا من البناء وحتى التشغيل على المدى الطويل. من حيث القدرة على الامتداد، يمكنها بسهولة التعامل مع قنوات الأنهار...
إن جسر الأنابيب المعياري هو عبارة عن هيكل عبور الأنابيب الذي يحلل الهيكل الحامل، ودعامات الأنابيب، ومرافق الحماية، وما إلى ذلك، إلى وحدات موحدة، والتي يتم تصنيعها مسبقًا في المصنع ثم يتم تجميعها بسرعة في الموقع. إنها مناسبة لسيناريوهات مثل ممرات الأنابيب الصناعية ومعابر الأنهار/السكك الحديدية والإصلاحات الطارئة.
بفضل الميزات الأساسية مثل التجميع السريع، والتكيف المرن، والتفكيك وإعادة الاستخدام، والحد الأدنى من التعطيل في الموقع، يعد جسر الأنابيب المعياري مناسبًا لسيناريوهات مختلفة، بما في ذلك الإنتاج الصناعي، وإنشاء البنية التحتية، ودعم الطوارئ.
باستخدام خط إنتاج روبوت اللحام الأوتوماتيكي بالكامل مع تكنولوجيا تحضير مواد القطع بالليزر، فإنه يحقق تحسنًا كبيرًا في كفاءة الإنتاج والتحكم الصارم في دقة المعالجة. يمكن لخدمات التخصيص أن تتطابق بدقة مع متطلبات التطبيق المختلفة. تتضمن حزمة الخدمة الكاملة تصميم الحلول، والتركيب في الموقع، وصيانة ما بعد البيع، مما يوفر دعمًا شاملاً لاستخدام الجسر على المدى الطويل.
مُصنِّع موثوق للجسور الفولاذية المعيارية
عنا
ملف الشركة
قدرة إنتاجية قوية ورقابة صارمة على الجودة وخبرة هندسية مثبتة.
جسور تشونغهاي
شركة Jiangsu Zhonghai Bridge Equipment Co., Ltd. هي شركة متخصصة في تصنيع جسور Bailey والجسور الفولاذية المعيارية ومعدات بناء الجسور. تقع منشأتنا في مقاطعة جيانغسو، وتستفيد من الخدمات اللوجستية الإقليمية المريحة، مما يضمن التسليم العالمي السريع والموثوق.
As China OEM جسر الأنابيب المعياري Manufacturer and جسر الأنابيب المعياري Factory, Zhonghai Bridge Equipment Co., Ltd. with an annual production capacity exceeding 60,000 tons, advanced automatic welding robots, and a full set of NDT welding inspections, we operate under a rigid quality management system certified by ISO9001. All exported steel materials comply with SGS, ASTM, and EN standards, ensuring consistency and durability in demanding engineering environments.
As China OEM جسر الأنابيب المعياري Manufacturer and جسر الأنابيب المعياري Factory, Zhonghai Bridge Equipment Co., Ltd. with an annual production capacity exceeding 60,000 tons, advanced automatic welding robots, and a full set of NDT welding inspections, we operate under a rigid quality management system certified by ISO9001. All exported steel materials comply with SGS, ASTM, and EN standards, ensuring consistency and durability in demanding engineering environments.
الأسئلة المتداولة
قدرة إنتاجية قوية ورقابة صارمة على الجودة وخبرة هندسية مثبتة.
-
متى يمكننا الحصول على الرد بعد أن نرسل لك استفسارًا؟
سوف نقوم بالرد عليك في غضون 24 ساعة بعد تلقي الاستفسار في أيام العمل. -
ما هي المنتجات الخاصة بك المستخدمة ل؟
تم تصميم منتجاتنا للاستخدام في: 1. بناء الطرق السريعة والسكك الحديدية 2. معابر الأنهار وهندسة الحفاظ على المياه 3. التنقل العسكري والانتشار في حالات الطوارئ 4. الإغاثة في حالات الكوارث واستعادة حركة المرور بسرعة 5. برامج البنية التحتية الخارجية في المناطق النامية -
ما هي جوانب المحتوى المخصص التي تقدمها؟
لوحات جسر بيلي غير القياسية؛ دعامات وحدات طويلة المدى. مكونات معززة للخدمة الشاقة؛ موصلات ومجموعات انتقالية مصممة خصيصًا؛ أنظمة الأرضيات المحسنة (سطح فولاذي، سطح مركب)؛ أنظمة مقاومة للتآكل للمناخات الساحلية أو الاستوائية مجموعات تحميل الترقية لهياكل الجسور الحالية -
ما هي مناطق التصدير الرئيسية الخاصة بك؟
جنوب شرق آسيا، أمريكا اللاتينية، أفريقيا، آسيا الوسطى، روسيا، أوقيانوسيا.
المشاريع الهندسية والتطبيقات العالمية
حالة
المشاريع
قدرة إنتاجية قوية ورقابة صارمة على الجودة وخبرة هندسية مثبتة.
تعليقات الرسالة
المعرفة الصناعية
غالبًا ما تحتاج خطوط المرافق، وأنابيب المعالجة، والكابلات، وخطوط الهواء المضغوط إلى عبور طريق، أو جوانب السكك الحديدية، أو قناة تصريف، أو فجوة بين مباني المصانع دون لمس الأرض أو مقاطعة حركة المرور بالأسفل. أ جسر الأنابيب المعياري هو الهيكل المصمم لهذه المهمة بالضبط: إطار فولاذي مثبت بمسامير، يرفع الأنابيب بعيدًا عن المعبر ويحملها بأمان من نقطة دعم إلى أخرى. نظرًا لأن الإطار يتم تجميعه من وحدات مسبقة الصنع بدلاً من صبه أو لحامه في الموقع، أ جسر الأنابيب المعياري يمكن تهيئتها لأطوال مختلفة جدًا، وأحمال الأنابيب، وظروف الموقع باستخدام نفس عائلة المكونات. تتناول الأقسام أدناه كيفية تجميع هذه الهياكل معًا وما الذي قد يحدث من خطأ إذا تم التعجيل بالتفاصيل.
تكوين اللوحة وتخطيط الامتداد
يبدأ كل جسر أنبوبي كمشكلة امتداد. تحدد الفجوة التي سيتم تجاوزها، وعدد الدعامات الوسيطة المتاحة، والوزن الإجمالي للأنابيب (بالإضافة إلى السوائل والعزل وتحميل الجليد أو الرياح حيثما كان ذلك مناسبًا) نوع اللوحة وعدد طبقات الجمالون المطلوبة. هذا هو المكان شركة جيانغسو تشونغهاي لمعدات الجسور المحدودة يعمل من مكتبة لوحات جسر بيلي غير القياسية بدلاً من حجم الكتالوج الثابت، لأن معابر حامل الأنابيب لا تتطابق أبدًا مع الامتدادات "القياسية" المستخدمة في جسور المركبات.
بالنسبة للمعابر الأطول وغير المدعومة، فإن الجمالونات ذات الارتفاع الواحد لا تكون كافية عادةً. تؤدي مضاعفة ارتفاع الجمالون أو مضاعفته ثلاث مرات إلى زيادة فترة حمل الحمولة دون إضافة أرصفة وسيطة، وهو أمر مهم كثيرًا في المصافي والمصانع الكيماوية حيث يعني الرصيف الجديد الحفر في شبكات الأنابيب الموجودة تحت الأرض. عادةً ما يتم تكديس الدعامات المعيارية طويلة المدى في أحد التكوينات الثلاثة:
- فردي (SS) - أقصر المسافات، وأخف أحمال الأنابيب، وأسرع تثبيت
- مزدوج فردي (DS) - امتدادات متوسطة المدى، شائعة لرفوف الأنابيب متعددة الخطوط
- ثلاثي فردي (TS) — يمتد لفترة أطول أو أحمال مركزة أثقل، مثل خطوط مياه التبريد ذات القطر الكبير
تتم إضافة الحبال والأقطار المعززة للخدمة الشاقة حيث يتركز حمل الأنابيب بدلاً من توزيعه بالتساوي - على سبيل المثال، رأس بخار كبير واحد يجلس عند نقطة واحدة على الامتداد بدلاً من عدة خطوط أصغر منتشرة عبر السطح. يوضح الرسم البياني أدناه كيفية تداول تكوين الجمالون وطول الامتداد عادةً مقابل بعضهما البعض في نظام اللوحة المعياري.
تفاصيل الاتصال واختيار سطح السفينة
يمكن الاعتماد على جسر الأنابيب بقدر موثوقية مفاصله. تعمل دبابيس اللوحة القياسية بشكل جيد عندما تلتقي وحدتان متطابقتان في خط مستقيم، ولكن نادرًا ما تكون التركيبات الحقيقية بهذه النظافة - قد يحتاج الجسر إلى تغيير عرض منتصف المدى ليناسب انتقال حامل الأنابيب، أو التنحي في الارتفاع لإزالة عائق علوي، أو ربطه برصيف خرساني موجود لم يتم بناؤه لإطار فولاذي مثبت بمسامير. تتعامل الموصلات والمجموعات الانتقالية المصممة خصيصًا مع هذه الوصلات غير المنتظمة، وهذه هي الفئة التي عادةً ما تكون الأجهزة الجاهزة فيها غير كافية.
اختيار سطح السفينة لا يقل أهمية عن الجمالون نفسه. يحتوي سطح الممشى للوصول إلى الصيانة العرضية على متطلبات مختلفة تمامًا عن السطح الذي يحتاج أيضًا إلى دعم علاقات علبة الكابلات أو الأنابيب الصغيرة المثبتة مباشرة على الأرضية. يغطي نظامان للأرضيات معظم المشاريع:
| نوع الأرضيات | الاستخدام النموذجي | التعامل مع تحميل النقطة | الصيانة |
|---|---|---|---|
| سطح لوحة المدقق الصلب | الممرات، وصول التفتيش | جيد تحت الأحمال المركزة | دورة إعادة الطلاء أو إعادة الجلفنة |
| سطح مركب (خرسانة فولاذية/ملء) | دعم كابل/أنابيب أثقل، وعمر خدمة أطول | يوزع الحمل على مساحة أوسع | انخفاض صيانة السطح المستمرة |
من الناحية العملية، يتم عمل تخطيط الموصل واختيار المجموعة معًا، وليس بشكل منفصل - حيث تعمل المجموعة المركبة الأثقل على تغيير مسار التحميل إلى مجموعات الانتقال، لذا فإن كلا التفاصيل من شركة جيانغسو تشونغهاي لمعدات الجسور المحدودة عادةً ما يتم تحديد نطاق مكونات s مقابل نفس حالة التحميل.
إدارة التآكل في المنشآت الساحلية والاستوائية
تواجه جسور الأنابيب الفولاذية القريبة من الساحل أو في المواقع الاستوائية ذات الرطوبة العالية وضع فشل مختلفًا عن الهياكل الداخلية - لا يتمثل الخطر عادةً في التحميل الزائد، بل في فقدان المقطع البطيء بسبب التآكل عند مفاصل الدبوس، ومثبتات السطح، وأعضاء الأوتار المنخفضة حيث يتجمع رذاذ الملح أو التكثيف. وهذا هو أحد أسباب كون اللوحة العارية وغير المحمية خيارًا سيئًا لهذه البيئات، ولماذا يتم تحديد المعالجة المقاومة للتآكل كجزء متميز من حزمة المكونات بدلاً من فكرة لاحقة.
تظل الجلفنة بالغمس الساخن هي الحماية الأساسية الأكثر شيوعًا لمكونات الجسور الفولاذية المعيارية، ويتم دمجها أحيانًا مع نظام طلاء إضافي في الأعلى للأعضاء الأكثر تعرضًا. يوضح الرسم البياني أدناه نمطًا عامًا لكيفية ميل حالة الطلاء إلى التدهور بمرور الوقت عبر طرق الحماية الشائعة في بيئة متأثرة بالبحر - وهو مفيد لتحديد فاصل زمني واقعي للفحص بدلاً من افتراض "التثبيت مرة واحدة، ويتم تنفيذه إلى الأبد".
يجب أن يتوافق كل من اختيار الطلاء، ومواد الدبوس، ودرجة التثبيت مع بعضها البعض - يمكن للمثبت المقاوم للصدأ في المفصل المجلفن أن ينشئ خلية تآكل محلية خاصة به إذا لم يتم تفصيلها بشكل صحيح، وهي تفاصيل تستحق التأكيد مع الشركة المصنعة بدلاً من افتراض أنها تلقائية.
ترقية سعة التحميل على هياكل جسور الأنابيب الحالية
تتغير النباتات بشكل أسرع من الجسور الأنابيب التي بنيت لخدمتها. يمكن أن ينتهي الأمر بالحامل الذي كان يحمل في السابق ثلاثة خطوط صغيرة التجويف إلى دعم رأس بخار معزول جديد أو علبة كابل إضافية بعد سنوات، ونادرا ما تم تصميم الهيكل الأصلي مع أخذ هذا الوزن الزائد في الاعتبار. بدلاً من استبدال جسر العمل بشكل كامل، يمكن لمجموعة أدوات ترقية التحميل - الحبال المضافة، أو الأقطار التكميلية، أو لوحات الموصلات المعززة - رفع السعة المقدرة للبنية المعيارية الموجودة دون هدم كامل.
يعتمد تحديد حجم مجموعة الترقية بشكل صحيح على معرفة التكوين الفعلي للوحة، حيث يجب أن يتطابق التعزيز مع تباعد الدبوس الحالي وملف تعريف الوتر بدلاً من أن يكون جزءًا عامًا مثبتًا بمسامير. اتساق التصنيع مهم هنا: شركة جيانغسو تشونغهاي لمعدات الجسور المحدودة تتمتع بأكثر من 15 عامًا من الخبرة في تصنيع جسور Bailey والجسور الفولاذية الجاهزة، بقدرة إنتاجية سنوية تزيد عن 60,000 طن مدعومة بروبوتات اللحام الأوتوماتيكية ومعدات التشغيل الدقيقة، والتي تحافظ على مكونات التعزيز متسقة الأبعاد مع مجموعات الألواح التي تم تصميمها لتعزيزها. هذا الاتساق هو ما يسمح بطلب مجموعة أدوات التحديث بعد سنوات من النسخة الأصلية جسر الأنابيب المعياري التثبيت لا يزال مثبتًا بشكل صحيح في الموقع.
الأسئلة المتداولة
كيف يختلف جسر الأنابيب المعياري عن حامل الأنابيب الفولاذية الثابتة؟
عادةً ما يتم لحام أو تثبيت حامل الأنابيب الثابت كإطار دائم خاص بالموقع. يستخدم الهيكل المعياري لوحات مثبتة قابلة للتبديل، مما يجعله أسرع في التركيب، وأسهل في التوسيع أو التوسيع لاحقًا، وأسهل في النقل إذا كان المعبر مؤقتًا أو تغير تخطيط الموقع.
هل يمكن توسيع جسر الأنابيب الحالي دون استبداله؟
في معظم الحالات، نعم، بشرط معرفة نوع اللوحة الأصلية. يمكن إضافة فتحات إضافية للوحات وموصلات مطابقة إلى جانب أو نهاية التشغيل الحالي، على الرغم من أنه يجب فحص الأرصفة الداعمة للتأكد من الوزن الإضافي قبل المتابعة.
ما الذي يحدد ما إذا كان السطح الفولاذي أو السطح المركب هو الاختيار الصحيح؟
يتعلق الأمر بما يحمله سطح السفينة بالفعل. نادرًا ما يحتاج الممشى الذي يتميز بحركة مرور خفيفة وعدد قليل من مشابك الأنابيب الصغيرة إلى سطح مركب. ويستفيد السطح الذي يدعم أيضًا علاقات حوامل الكابلات أو الخطوط المعزولة الأثقل أو أحمال النقاط المتكررة من توزيع الحمل الذي يوفره النظام المركب.
كم مرة يجب فحص حالة الطلاء على جسر الأنابيب الساحلي؟
لا يوجد رقم ثابت واحد يناسب كل موقع، نظرًا لأن التعرض للملح والرطوبة يختلفان بشكل كبير حسب الموقع. كعادة عملية، فإن فحص الوصلات الدبوسية، وأعضاء الوتر المنخفض، وحالة التثبيت أثناء السير الروتيني في المصنع يكتشف انهيار الطلاء المبكر قبل أن يصبح فقدان القسم.
